Мансардные окна. Подготовка оконного проема.

Установка и монтаж мансардных окон своими руками

Хозяевам, желающим превратить мансарду над домом или баней в функциональное жилое помещение, необходимо позаботиться о свободном поступлении потоков свежего воздуха и дневного света. Задачи эти позволит решить установка мансардных окон, правила которой отличаются от стандартной технологии монтажа фасадных аналогов. Если владельцем дома решено оснастить окнами скаты, а не фронтоны, конструкция со светопроводящим элементом должна стать частью многослойной кровельной системы. Окно нужно не просто надежно укрепить, а еще и обеспечить сохранение технических характеристик крыши, что гарантирует грамотно выполненная установка.


Задачи мансардных оконных конструкций
Сооруженный по правилам сложносоставной «пирог» кровли сохраняет тепло, не копит на поверхности конденсат, долго служит благодаря отлично работающей подкровельной вентиляции. Равнозначные обязанности водружаются на «хрупкие плечи» мансардных окон, которые к тому же должны свободно открываться и не вызывать затруднений с закрыванием. Окнам наравне с кровельной системой придется отражать атмосферные атаки.



Потому рекомендуется оборудовать мансарды специальными конструкциями: с закаленными стеклами или стеклами-триплекс; с энергосберегающим пропускающим поток света элементом; с герметичными уплотнителями и накладками; с прочной рамой, защищенной от постоянного воздействия влаги и УФ-лучей; с устройствами, обеспечивающими затенение, легкую эксплуатацию, вентиляцию в летнем и зимнем режиме, защиту от насекомых и пыльной взвеси.

Желательно, чтобы пользование и уход за ними не составлял особого труда, чтобы запотевание и отсыревшая отделка не раздражала собственников. Все требования удовлетворит точный подбор и безукоризненный монтаж мансардных окон, осуществленный в строгом соответствии с указаниями производителя и общепринятыми технологическими нормами.

Предварительное планирование и расчеты

Монтаж без расчетов – деньги на ветер. Чтобы не пришлось попусту тратиться, предварительно нужно все рассчитать, выбрать окна в соответствии с решаемыми задачами и типом кровельного материала и определить место для их установки. Вычисление площади остекления Формула предельно проста, результат зависит от площади пола. Каждые 10 м² должны быть освещены за счет 1 м² остекления независимо от габаритов окна. Есть нюанс, слегка корректирующий количество проникающего сквозь окно мансарды светопотока.

Чем выше оконный проем, тем больше дневного света через него проходит. Однако слишком высокое расположение будет мешать любоваться окружающей природой и подобная установка больше подходит для пологих крыш с углами наклонов скатов 15-20º. Кровли с крутыми скатами негласные законы и архитектурная эстетика заставляет оборудовать окнами, нижняя линия которых находится на уровне в среднем от 1,00 до 1,40 м.
Нижним лимитом считается 0,80 м, верхним пределом 1,90 м. Однако высота расположения практически не влияет на размеры мансардных окон. В любом случае общая площадь пропускающих свет элементов должна вычисляться по приведенной выше формуле, а одно, четыре или два окна захочет владелец – выбор, обоснованный личными предпочтениями.

Какое окно купить?

Покупателю сейчас предложена масса различных конструкций с многочисленными функциями, перечислять которые не стоит в этой статье. Разница не только в габаритах, но и в механизмах действия, в месте расположения поворотной оси и оконной ручки. Последняя характеристика влияет на высоту установки окна на мансарде. Слишком высоко ручка – неудобно открывать, если к окну не прилагается ДУ, слишком низко – опасно, если в банной мансарде будут отдыхать дети. Кроме ручки, как точки приложения постоянных усилий, на выбор окна влияет тип кровельного материала. Чем выше его рельеф, тем больше высота должна быть у наружного оконного оклада.

Обычно в заводской комплектации имеется крепеж, монтажные уголки, гидроизоляционный фартук с пароотводящим эффектом, специальный герметик и клейкая лента. Конечно, лучше приобрести полный комплект со всеми необходимыми для монтажа приспособлениями. Однако при отсутствии утеплителя, гидроизоляции и гофрированной пароизоляционной мембраны все это можно купить отдельно или сделать из предложенных строительными магазинами материалов.

Сложно сказать, что первоначально нужно решить собственнику бани, желающему установить мансардные окна своими руками. Определение места установки должно производиться параллельно выбору оптимальной конструкции. Точнее, эти вопросы решаются в совокупности.

Выбор места для установки окон

Месторасположение – немаловажный фактор, определяющий срок службы всей кровли, внутренней отделки и эстетические данные строения. Прежде чем выяснять, как установить мансардное окно, следует найти оптимальное место для его устройства.

Ценный профессиональный совет.
  • Не нужно устраивать оконные проемы: на скатах ендовы, так как в образованных ею внутренних углах будут накапливаться осадки;
  • рядом с вентиляционными отводами, дымоходами, работа которых станет причиной образования конденсата;
  • около примыканий к горизонтальным стенам из-за скопления осадков и вероятного затенения.
  • Профессионалы советуют вообще не увлекаться близким расположением любых узлов кровельной системы.
О пределах высоты проема под мансардное окно уже упоминалось. Четких технических указаний по этому поводу нет, потому точно нельзя сказать, что больше оказывает воздействие на выбор.
  • Однозначно тип кровельного материала. Любую мягкую рулонную разновидность можно разрезать в любом месте.
Черепицу нельзя! Нужно расположить так, чтобы нижняя линия оконной конструкции располагалась над рядом «неразрезанной» целой черепицы.

Внимание. Если не получается устроить проем над рядом цельной черепицы, ее придется разобрать, а после установки уложить поверх оконного оклада резаные или фасонные элементы.
  • Значимый критерий — шаг стропил. Желательно не нарушать целостность стропильной системы. Рекомендуют покупать окна, размер которых позволяет свободно устанавливать их между двумя соседствующими стропилами с запасом 7-10 см. Запас необходим для укладки теплоизоляционной прослойки. Если шаг стропильной системы недостаточен для устройства большого окна, лучше приобрести и установить рядом два-три маленьких.
Обратите внимание.
При необходимости удаления части стропила для монтажа окна для увеличения прочности стропильной конструкции в оконном проеме устанавливают горизонтальный брус. Верхняя или нижняя ручка. Мансардные окна с верхними ручками устраивают на высоте до 1,10 м, с нижними ручками – на высоте до 1,70 м.
Владельцу, выбирающему место для установки, нужно учесть, что под остекленной конструкцией должен быть установлен прибор отопления, ведь рациональный обогрев мансардных окон исключит образование конденсата. Данный фактор тоже влияет на высоту установки. И еще: покупателю окон с дистанционным управлением нужно обеспокоиться подводкой кабеля. Этапы устройства окна на мансарде


Весь процесс установки окна на мансарде можно разделить на ряд технологических этапов: подготовка проема для устанавливаемого окна; монтаж рамы с предварительно демонтированным стеклопакетом; укладка утепляющего материала, гидроизоляции; крепление заводского желоба над верхней линией оконной конструкции или сооружение его из куска гидроизоляции; установка и крепление деталей оклада; возвращение на место демонтированного стеклопакета в обратной последовательности; внутренняя отделка с укладкой пароизоляции и сооружением откосов.

В инструкциях производителей подробно описана установка мансардных окон: своими руками осуществить монтаж, точно следуя указаниям, сможет владелец бани, не имеющий опыта в данной сфере. Отметим лишь ключевые моменты, которые могут остаться без внимания. Но их учет является гарантией качественной установки.

Этапы устройства окна на мансарде

Весь процесс установки окна на мансарде можно разделить на ряд технологических этапов: подготовка проема для устанавливаемого окна; монтаж рамы с предварительно демонтированным стеклопакетом; укладка утепляющего материала, гидроизоляции; крепление заводского желоба над верхней линией оконной конструкции или сооружение его из куска гидроизоляции; установка и крепление деталей оклада; возвращение на место демонтированного стеклопакета в обратной последовательности; внутренняя отделка с укладкой пароизоляции и сооружением откосов.


В инструкциях производителей подробно описана установка мансардных окон: своими руками осуществить монтаж, точно следуя указаниям, сможет владелец бани, не имеющий опыта в данной сфере. Отметим лишь ключевые моменты, которые могут остаться без внимания. Но их учет является гарантией качественной установки.

Правила устройства проема

  • Так как между рамой и проемом по всему периметру предстоит укладывать теплоизоляционный материал, с каждой из сторон прямоугольника нужно оставить припуск в 2-3,5 см в зависимости от толщины и плотности утеплителя.
  • Между нижней линией оконной конструкции и кровельным материалом нужно оставить технологический зазор, величина которого зависит от типа кровельного покрытия. Для мансарды с черепицей, к примеру, нужно оставить 9 см.
  • Между верхним монтажным брусом и кровельным материалом оставляют 4-10 см.
  • Они необходимы для того, чтобы окно «не перекосило» в случае усадки деревянной стропильной конструкции.
  • Оконная рама будет крепиться к стропилам или к специальным рейкам, зафиксированным по уровню в строго горизонтальном направлении.
  • Рейки делают из бруса с размерами, равными брусу обрешетки.
  • С внутренней стороны по гидроизоляции или по существующей отделке вычерчивают абрис согласно вычисленным расстояниям.
  • Гидроизоляцию не вырезают по контуру окна! Разрезать нужно своеобразным «конвертом» так, чтобы остались нахлесты по 20-25 см. Нахлесты затем выворачивают наружу, крепят степлером к раме или к обрешетке, излишки обрезают. Сверху на них будет «надет» гидроизоляционный фартук так, чтобы изоляционная оболочка была полностью герметична.

Специфика монтажа оконной коробки

Согласно предписаниям изготовителя к раме крепятся монтажные кронштейны. Изготовитель окон Fakro советует перед фиксацией кронштейнов демонтировать стеклопакет, производитель Velux рекомендует снимать стеклопакет после крепления кронштейнов и «наживления» рамы в проеме. Теплоизоляционный материал по верхней и нижней линии оконной системы проложить и закрепить степлером удобнее перед установкой рамы в подготовленный проем.

Совет. Теплоизоляцию можно перед установкой рамы уложить в проем и прикрепить к верхнему и нижнему монтажному брусу.

Установка рамы и обязательная регулировка

  • Нижние кронштейны крепят прочно, а шурупы верхних кронштейнов не закручивают до конца.
  • Незначительный люфт необходим для регулировки.
  • Именно в этот период уровнем выверяются горизонтали и вертикали, производится подгонка с помощью пластиковых уголков в случае выявления отклонений. Специалисты советуют поставить временно створку на место, чтобы проверить, как она будет прилегать к раме. Не нужно лениться, после крепления оклада исправить недочеты и серьезные ошибки будет уже невозможно.
  • Расстояния между проемом и рамой слева и справа должны быть равны.
  • После регулировки весь крепеж можно затянуть накрепко, вокруг рамы настелить гидроизоляционный фартук, прикрепить степлером теплоизоляцию вдоль боковых линий рамы.

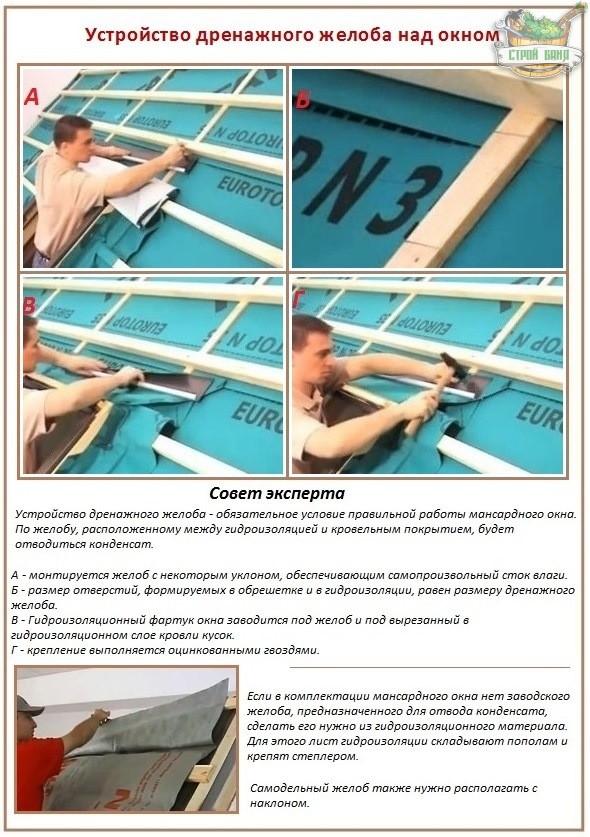

Для устройства дренажного желоба в обрешетке над окном нужно вырезать два куска, размер которых равен высоте дренажного приспособления, и по этим размерам вырезать кусок гидроизоляции. Желоб нужно завести под вырезанный отрезок гидроизоляции и прикрепить к обрешетке.

Обратите внимание. Желоб для дренажа конденсата располагают под углом, чтобы влага не задерживалась, а самопроизвольно стекала в вентиляционный зазор кровли.

Завершение монтажных операций

Предпоследний штрих – установка оклада должна досконально соответствовать инструктажу изготовителя. Общее правило: начинают всегда с крепления нижнего элемента, и все детали оклада заводят под эластичный уплотнитель. Потом в обратной демонтажу последовательности ставят раму на место. С внутренней стороны укладывают пароизоляционный материал и выполняют оформление мансардного окна путем установки откосов.

Важно. Плоскость нижнего откоса должна быть установлено строго горизонтально, то есть, перпендикулярно поверхности пола. Верхний откос должен быть безукоризненно вертикальным.

Это не полный, но достаточно «развернутый» перечень нюансов, согласно которым осуществляется устройство мансардных окон. Точнее статья представляет собой список общих рекомендаций, следовать которым нужно независимо от специфических особенностей оконных конструкций от определенного производителя. Неукоснительное правило – соблюдение технологии монтажа, приложенной к изделию. Самостоятельному установщику она поможет исключить ошибки, заказчику услуг позволит грамотно контролировать процесс.
